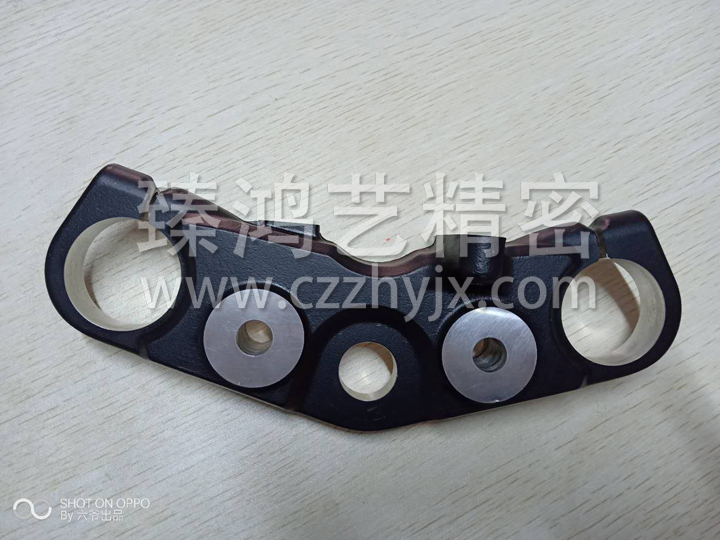

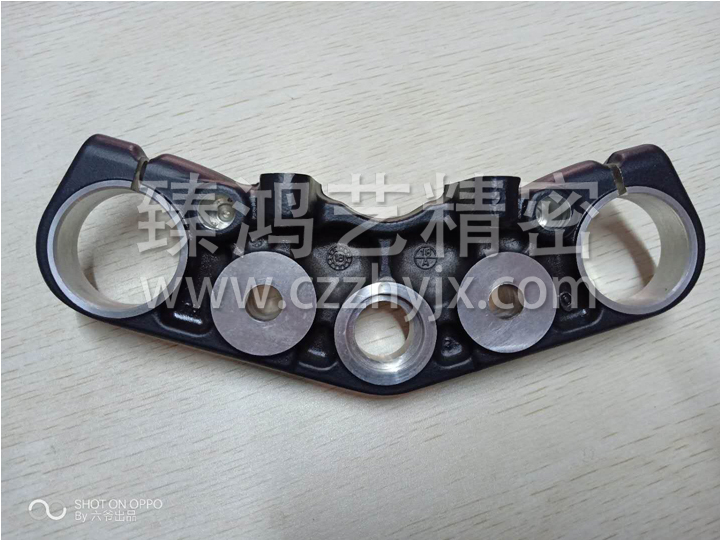

摩托车龙头架（方向柱/联板）是连接前叉与车架的关键承力件，对强度、同轴度及安装角度精度要求极高。其数控加工要点如下：

结构特征：多为上下联板组合，具有锥度孔、轴承安装面及减震器夹紧槽，属于中等壁厚的异形件。

工艺核心
粗加工：采用铝件或钢件毛坯，先进行四面铣削，完成外形轮廓及减重槽的初步加工，预留精加工余量。
精加工关键部位：通过镗孔保证上下联板减震器安装孔的同轴度（通常≤0.03mm）；采用铰削或精镗处理方向柱轴承位，控制表面粗糙度Ra1.6以内。
装夹策略：利用气动或液压组合夹具，以初步加工的基准孔和底面定位。加工夹紧槽时需设计辅助支撑防止薄壁开口变形。
工艺衔接：部分分体式龙头架需先加工配合螺纹孔，再组合精镗，确保装配后转向灵活。

应用材料：6061铝合金（轻量化）或45钢（高强度），分别对应高速铣削与分段切削参数。

通过多轴加工中心一次装夹完成多面加工，是保证龙头架角度对称与结构强度的关键。
